Sottostazione di teleriscaldamento Compact
Con scambiatore di calore in controcorrente per il trattamento dell’acqua di riscaldamento proveniente da sistemi di teleriscaldamento (lato primario) e la consegna agli impianti dell’edificio a bassa temperatura (lato secondario). Il flusso dell’acqua è controllato da un controller a microprocessore tramite una valvola di controllo a due vie.
Adattatore per contatore di calore installato sul lato primario. Pompa secondaria a velocità controllata, stazione di conversione con vaso di espansione sul lato secondario.
Temperatura primaria fino a 140 °C
Temperatura secondaria 90 °C
Pressione di esercizio primario: PN 16
Pressione di esercizio secondaria: PN 6
| Codice | note | uv |
| F880001 |
|
|
| F880002 |
|
|
| F880003 |
|
|

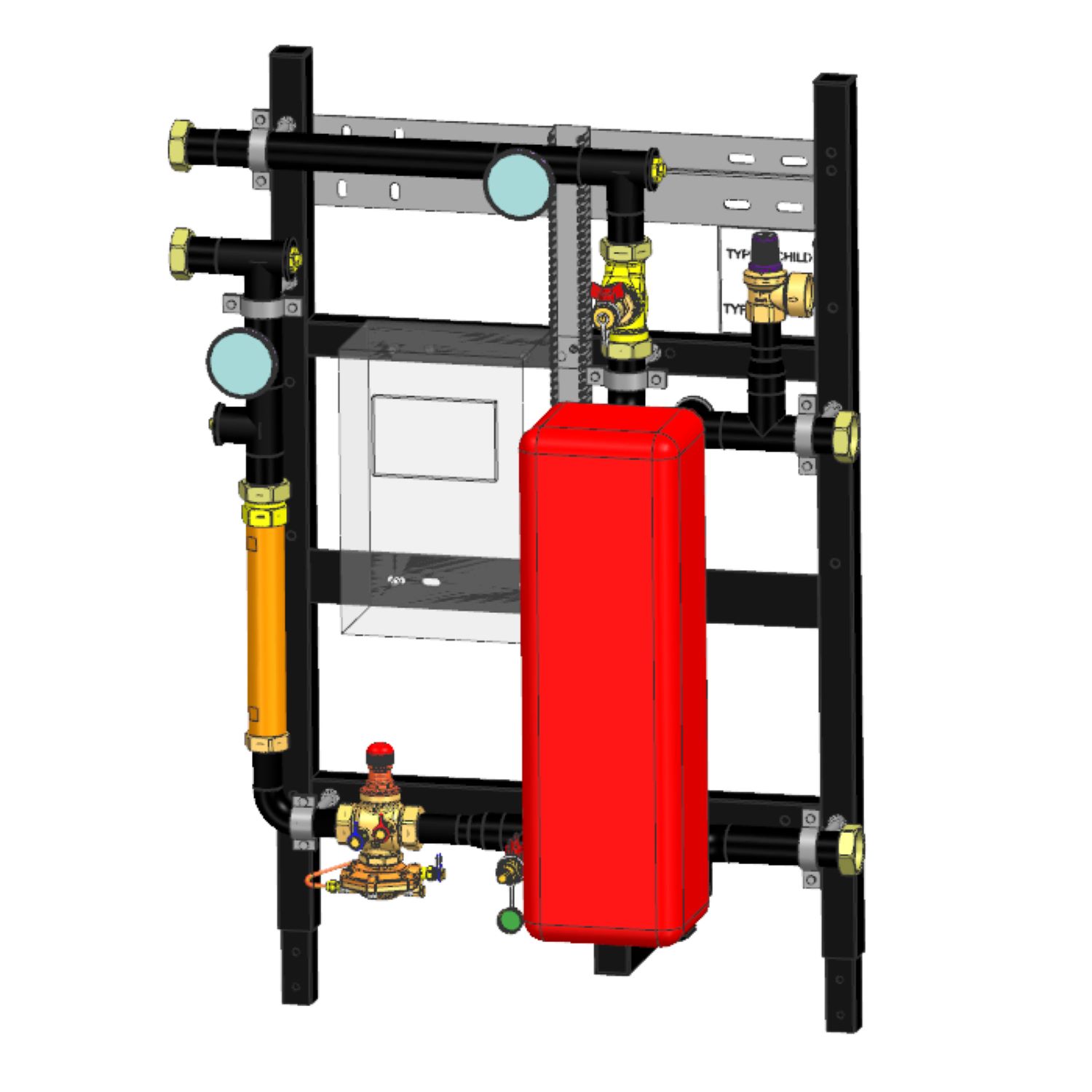

Sottostazione compatta per teleriscaldamento SMALL
con scambiatore di calore a piastre in acciaio inox saldobrasato per il trasferimento dell’acqua di riscaldamento dai sistemi di teleriscaldamento (circuito primario) agli impianti dell’edificio (circuito secondario).
La portata sul primario è regolata tramite valvola di regolazione indipendente dalla pressione con servomotore opzionale. Sul ritorno è installato un tronchetto predisposto per contatore di calore.
Il lato secondario è dotato di valvola di sicurezza (3 bar).
La stazione è montata antivibrante su telaio in acciaio, con tubazioni in tubo caldaia senza saldatura.
Temperatura primario: 85/52 °C
Temperatura secondario: 70/50 °C
Pressione di esercizio primario: PN 16
Pressione di esercizio secondario: PN 3
Da ordinare separatamente:
• regolatore D H499 30
• servomotore es. 1 7708 41 (3 punti / 230 V), idoneo per regolatore D H499 30
Lo stesso articolo è disponibile anche con tubazioni isolate su richiesta.
| Codice | note | uv |
| DH40901 |
|
|
| DH40902 |
|
|
| DH40903 |
|
|
| DH40904 |
|
|
| DH40905 |
|
|

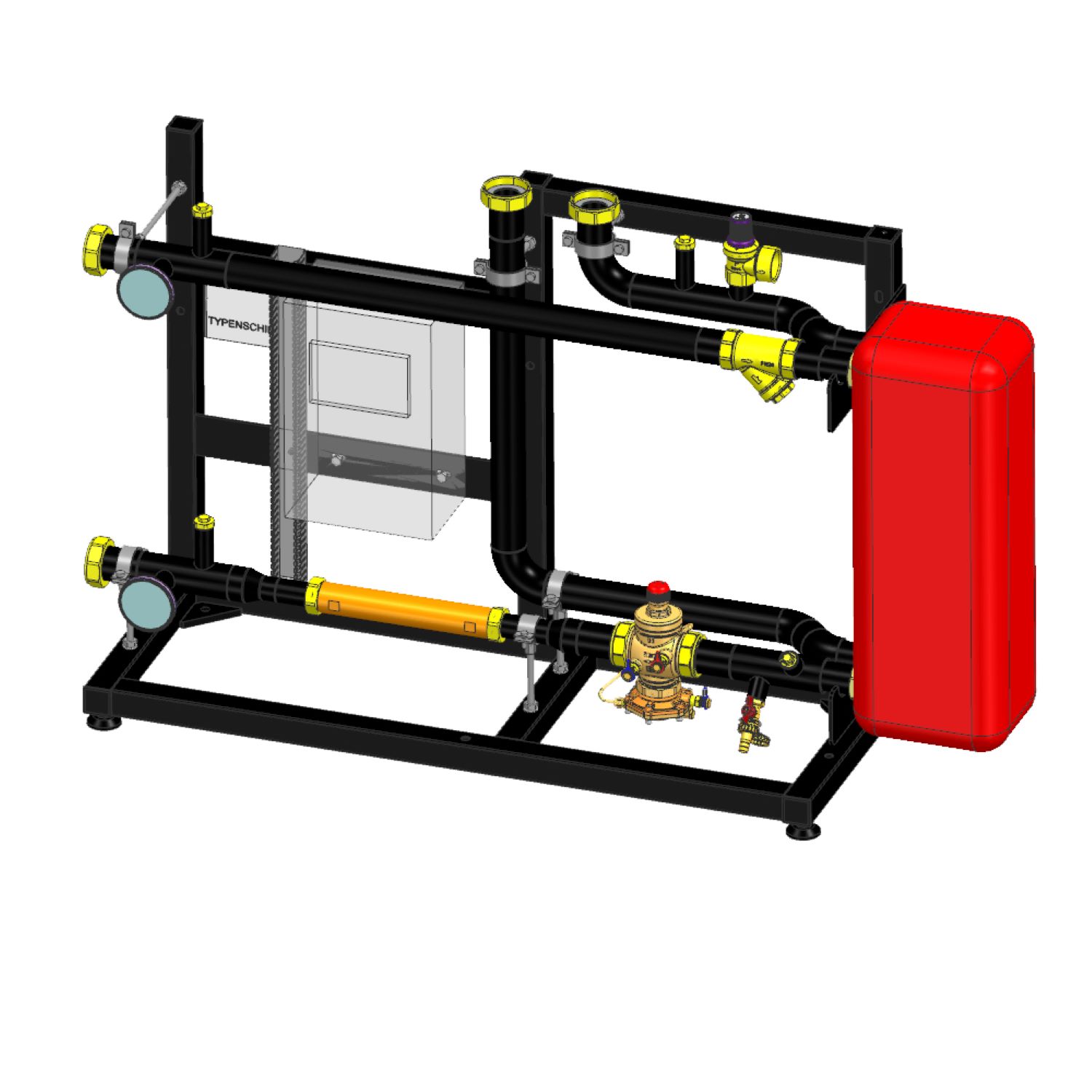

Sottostazione compatta per teleriscaldamento BIG
con scambiatore di calore a piastre in acciaio inox saldobrasato per il trasferimento dell’acqua di riscaldamento dai sistemi di teleriscaldamento (circuito primario) agli impianti dell’edificio (circuito secondario).
La portata sul primario è regolata tramite valvola di regolazione indipendente dalla pressione con servomotore opzionale. Sul ritorno è installato un tronchetto predisposto per contatore di calore.
Il lato secondario è dotato di valvola di sicurezza (3 bar).
La stazione è montata antivibrante su telaio in acciaio, con tubazioni in tubo caldaia senza saldatura.
Temperatura primario: 85/52 °C
Temperatura secondario: 70/50 °C
Pressione di esercizio primario: PN 16
Pressione di esercizio secondario: PN 3
Da ordinare separatamente:
• regolatore D H499 30
• servomotore es. 1 7708 41 (3 punti / 230 V), idoneo per regolatore D H499 30
Lo stesso articolo è disponibile anche con tubazioni isolate su richiesta.
| Codice | note | uv |
| DH40906 |
|
|
| DH40907 |
|
|
| DH40908 |
|
|
| DH40909 |
|
|
| DH40910 |
|
|
| DH40911 |
|
|
| DH40912 |
|
|
| DH40913 |
|
|
