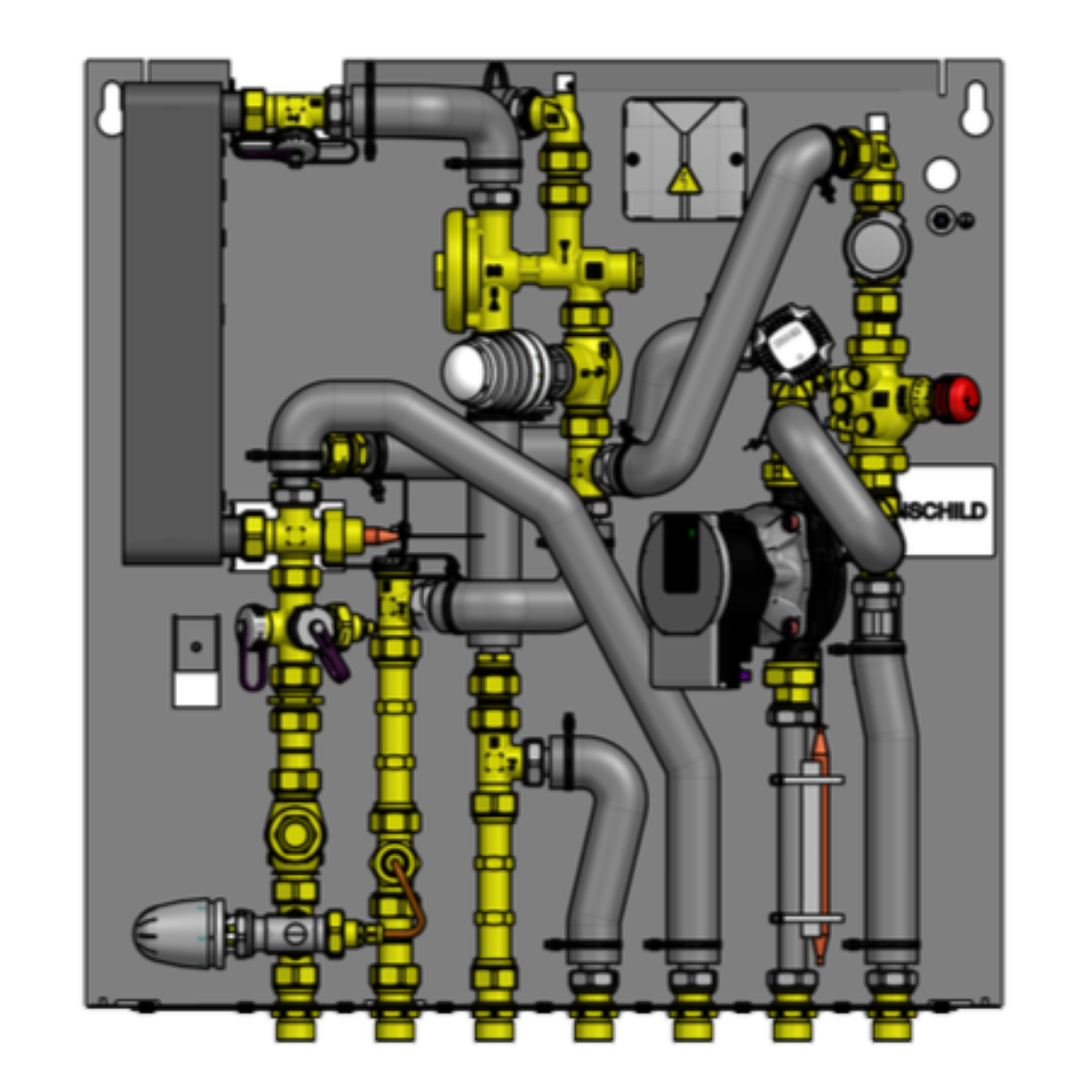

Herz Satellite d’utenza HIU Slovakia NT
Con circuito di priorità per l’acqua calda sanitaria.
Unità residenziale compatta per la produzione istantanea di acqua calda sanitaria (ACS) e per il trasferimento del calore all’impianto radiante.
Installabile a incasso (con cassetta da incasso) oppure a pensile a parete (con mantello).
Il collegamento delle tubazioni all’unità di interfaccia idraulica avviene tramite un sistema di installazione brevettato con staffa di preinstallazione, collegabile anche dal pavimento.
Composta da:
• Scambiatore di calore a piastre in acciaio inox asimmetrico, saldato in rame
• Regolatore HERZ di pressione e temperatura per la regolazione centralizzata della temperatura dell’acqua calda
• Disponibilità costante per la produzione di ACS anche in funzionamento estivo grazie al bypass a temperatura controllata, tarato fisso a 45 °C
• Adattatore per contatore acqua fredda 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato
• Adattatore per contatore di calore 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato
• Filtro a maglia fine nella mandata primaria
• Regolazione a punto fisso con campo di impostazione 20 °C – 50 °C, composta da valvola di zona, termostato con sensore a contatto, termostato di sicurezza e pompa di circolazione
• Regolatore di pressione differenziale con valvola di regolazione integrata, valvola di intercettazione e valvola di zona nel circuito secondario
• Valvola di zona TS-E con attuatore termoelettrico
• Peso a vuoto del modulo: 20 kg
• Attacchi: FM 3/4″ a tenuta piana
• Pressione nominale: 10 bar
• Temperatura max. di mandata: 70 °C
• Pressione minima di flusso rete acqua fredda: 2,8 bar
• Portata ACS: 18 l/min
• Pompa di circolazione per riscaldamento ambiente: Wilo Para RS 15/6
(SCU) o equivalente
Accessori / componenti:
• Mantello stretto: 1 4021 86
• Cassetta da incasso stretta: 1 4021 96
• Sportello e cornice stretti: 1 4021 98
| Codice | note | uv |
| 1402174 |
|
|
| 1402170 |
|
|
| 1402175 |
|
|
| 1402171 |
|
|

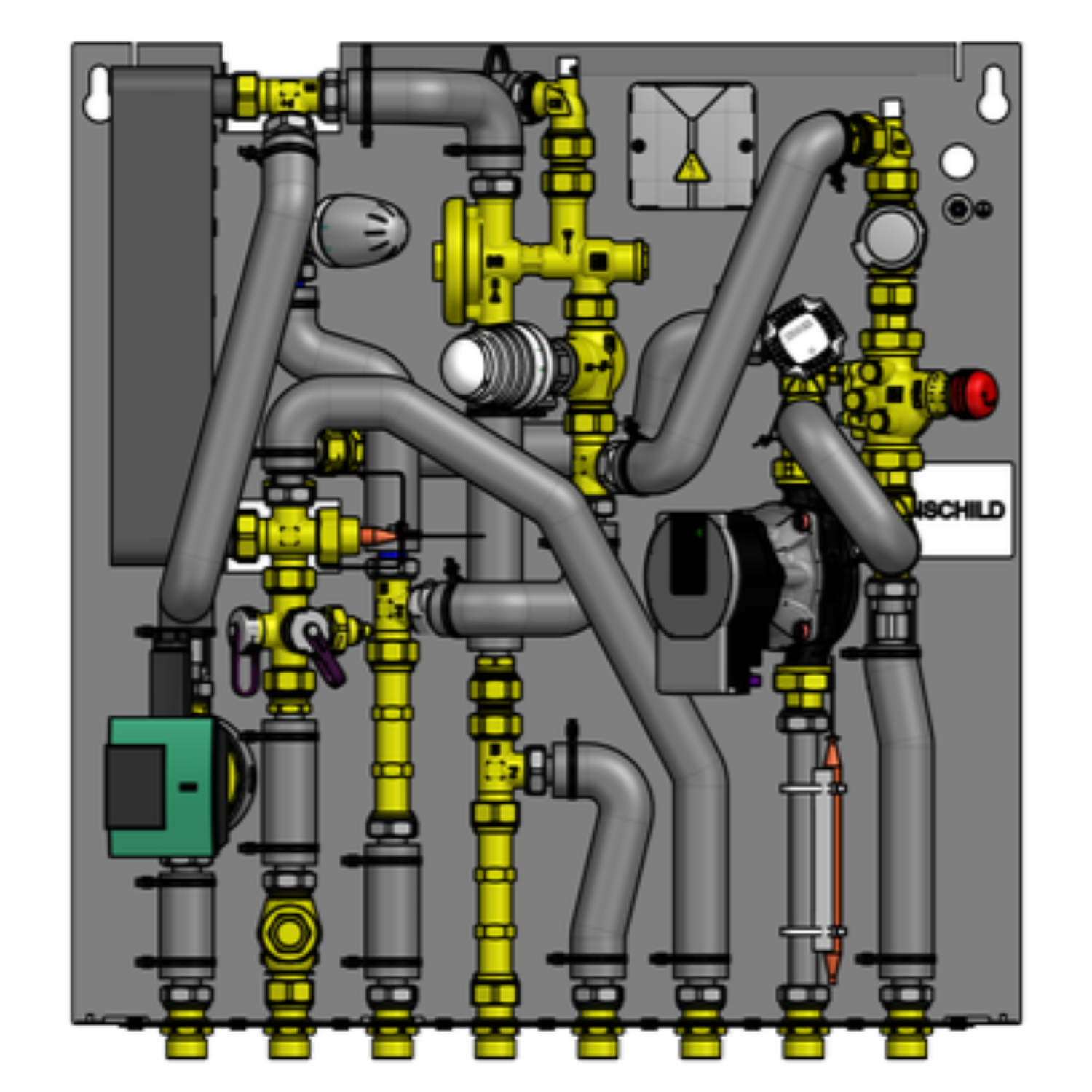

Herz Satellite d’utenza HIU Slovakia NT-C
Con circuito di priorità per l’acqua calda sanitaria.
Unità residenziale compatta con ricircolo, per la produzione istantanea di acqua calda sanitaria (ACS) e per il trasferimento del calore all’impianto radiante.
Installabile a incasso (con cassetta da incasso) oppure a pensile a parete (con mantello).
Il collegamento delle tubazioni all’unità di interfaccia idraulica avviene tramite un sistema di installazione brevettato con staffa di preinstallazione, collegabile anche dal pavimento.
Composta da:
• Scambiatore di calore a piastre in acciaio inox asimmetrico, saldato in rame
• Regolatore HERZ di pressione e temperatura per la regolazione centralizzata della temperatura dell’acqua calda
• Disponibilità costante per la produzione di ACS anche in funzionamento estivo grazie al bypass a temperatura controllata, tarato fisso a 45 °C
• Adattatore per contatore acqua fredda 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato
• Adattatore per contatore di calore 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato
• Filtro a maglia fine nella mandata primaria
• Regolazione a punto fisso con campo di impostazione 20 °C – 50 °C, composta da valvola di zona, termostato con sensore a contatto, termostato di sicurezza e pompa di circolazione
• Regolatore di pressione differenziale con valvola di regolazione integrata, valvola di intercettazione e valvola di zona nel circuito secondario
• Valvola di zona TS-E con attuatore termoelettrico
• Ricircolo sanitario
• Peso a vuoto del modulo: 21,5 kg
• Attacchi: FM 3/4″ a tenuta piana
• Pressione nominale: 10 bar
• Temperatura max. di mandata: 70 °C
• Pressione minima di flusso rete acqua fredda: 2,8 bar
• Portata ACS: 18 l/min
• Pompa di circolazione per riscaldamento ambiente: Wilo Para RS 15/6 (SCU) o equivalente
• Pompa di ricircolo ACS: Wilo Star-Z NOVA o equivalente
Accessori / componenti:
• Mantello stretto: 1 4021 86
• Cassetta da incasso stretta: 1 4021 96
• Sportello e cornice stretti: 1 4021 98
| Codice | note | uv |
| 1402176 |
|
|
| 1402172 |
|
|
| 1402177 |
|
|
| 1402173 |
|
|

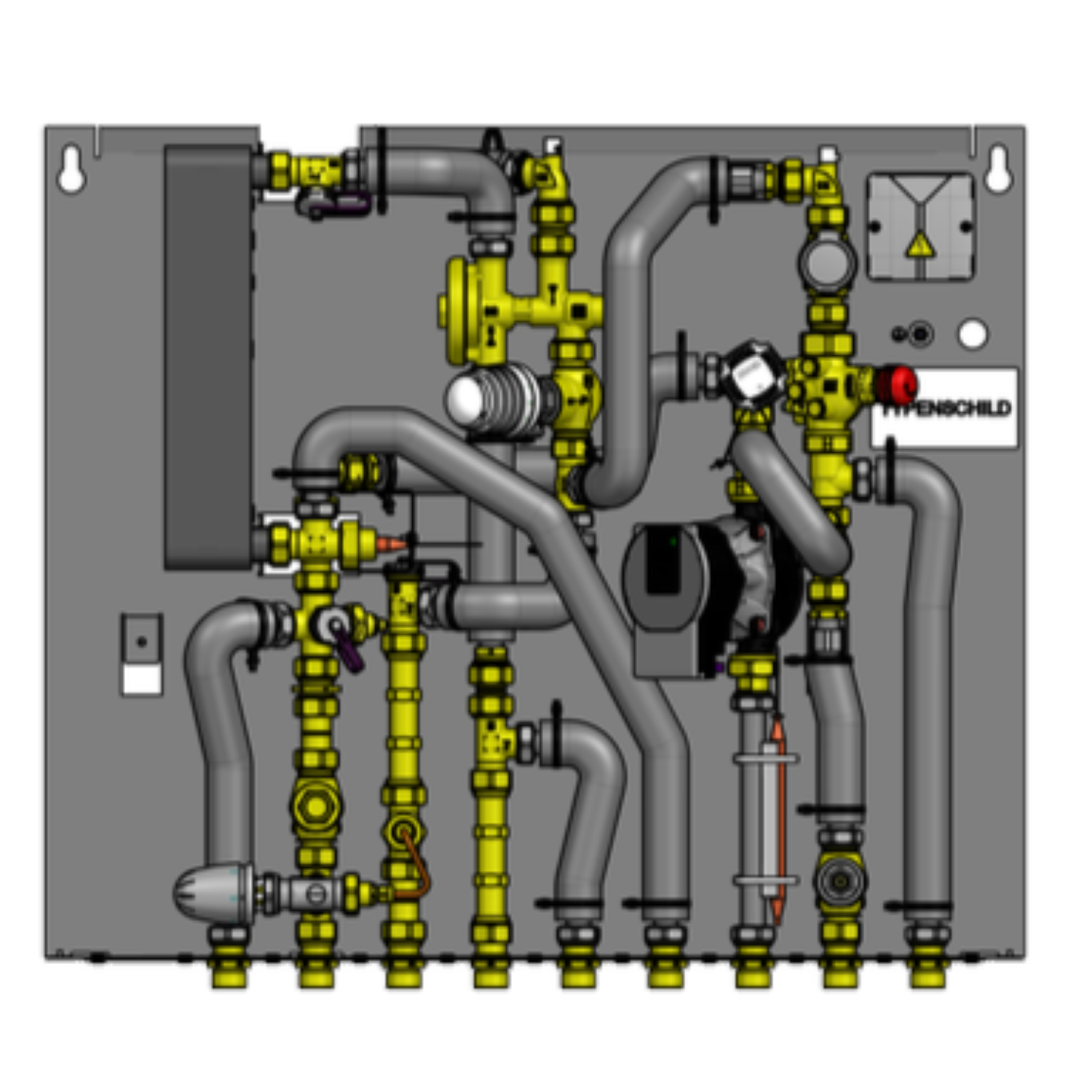

Herz Satellite d’utenza HIU Slovakia NT/HT
Con circuito di priorità per l’acqua calda sanitaria.
Unità residenziale compatta per la produzione istantanea di acqua calda sanitaria (ACS) e per il trasferimento del calore all’impianto radiante, con uscita aggiuntiva per radiatori.
Installabile a incasso (con cassetta da incasso) oppure a pensile a parete (con mantello).
Il collegamento delle tubazioni all’unità di interfaccia idraulica avviene tramite un sistema di installazione brevettato con staffa di preinstallazione, collegabile anche dal pavimento.
Composta da:
• Scambiatore di calore a piastre in acciaio inox asimmetrico, saldato in rame
• Regolatore HERZ di pressione e temperatura per la regolazione centralizzata della temperatura dell’acqua calda
• Disponibilità costante per la produzione di ACS anche in funzionamento estivo grazie al bypass a temperatura controllata, tarato fisso a 45 °C
• Adattatore per contatore acqua fredda 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato • Adattatore per contatore di calore 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato
• Filtro a maglia fine nella mandata primaria
• Regolazione a punto fisso con campo di impostazione 20 °C – 50 °C, composta da valvola di zona, termostato con sensore a contatto, termostato di sicurezza e pompa di circolazione
• Regolatore di pressione differenziale con valvola di regolazione integrata, valvola di intercettazione e valvola di zona nel circuito secondario
• Uscita aggiuntiva per radiatori
• Valvola di zona TS-E con attuatore termoelettrico
• Peso a vuoto del modulo: 20 kg
• Attacchi: FM 3/4″ a tenuta piana
• Pressione nominale: 10 bar
• Temperatura max. di mandata: 70 °C
• Pressione minima di flusso rete acqua fredda: 2,8 bar
• Portata ACS: 18 l/min
• Pompa di circolazione per riscaldamento ambiente: Wilo Para RS 15/6 (SCU) o equivalente
Accessori / componenti:
• Mantello largo: 1 4021 87
• Cassetta da incasso larga: 1 4021 97
• Sportello e cornice larghi: 1 4021 99
| Codice | note | uv |
| 1402182 |
|
|
| 1402178 |
|
|
| 1402183 |
|
|
| 1402179 |
|
|

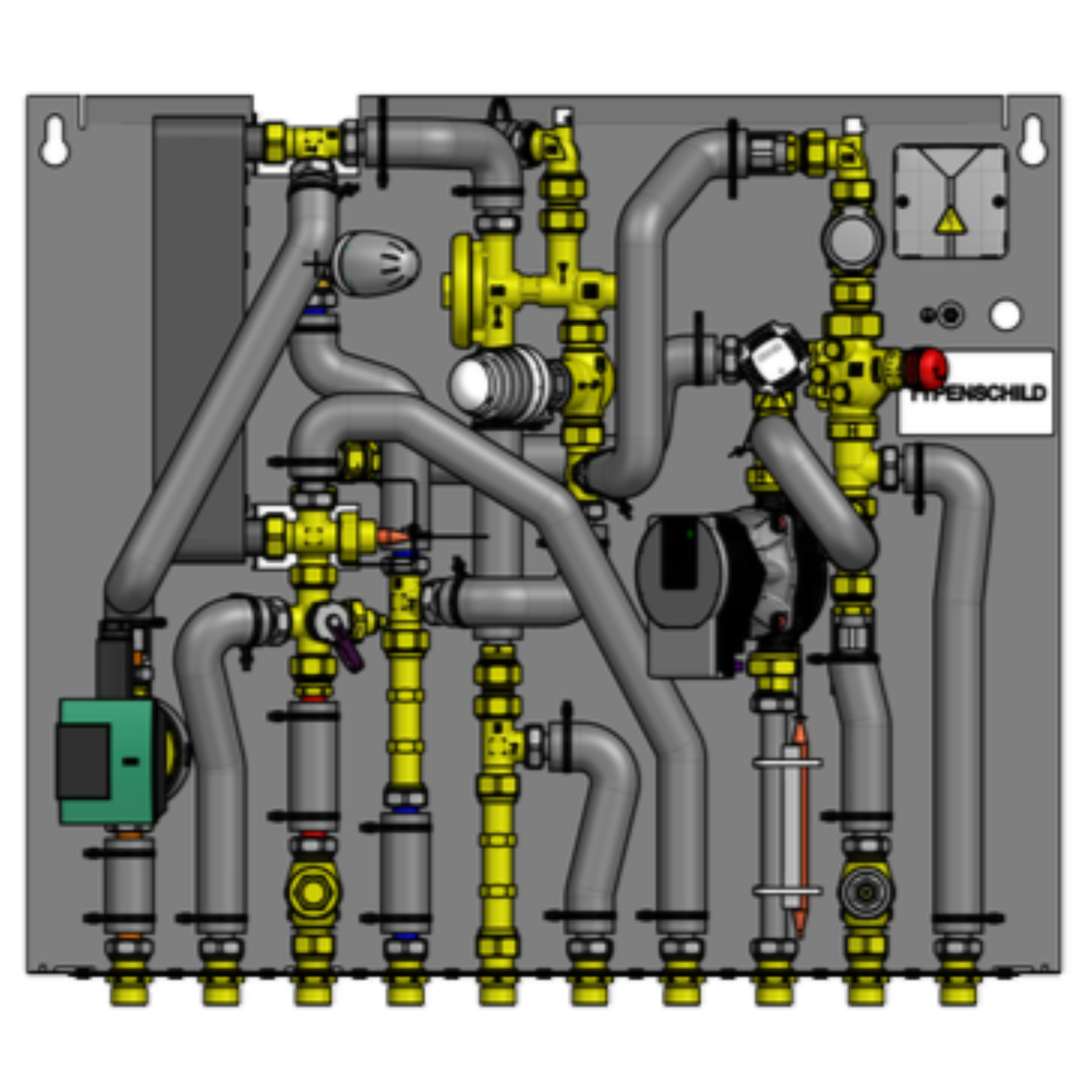

Herz Satellite d’utenza HIU Slovakia NT/HT-C
Con circuito di priorità per l’acqua calda sanitaria.
Unità residenziale compatta con ricircolo, per la produzione istantanea di acqua calda sanitaria (ACS) e per il trasferimento del calore all’impianto radiante, con uscita aggiuntiva per radiatori.
Installabile a incasso (con cassetta da incasso) oppure a pensile a parete (con mantello).
Il collegamento delle tubazioni all’unità di interfaccia idraulica avviene tramite un sistema di installazione brevettato con staffa di preinstallazione, collegabile anche dal pavimento.
Composta da:
• Scambiatore di calore a piastre in acciaio inox asimmetrico, saldato in rame • Regolatore HERZ di pressione e temperatura per la regolazione centralizzata della temperatura dell’acqua calda
• Disponibilità costante per la produzione di ACS anche in funzionamento estivo grazie al bypass a temperatura controllata, tarato fisso a 45 °C
• Adattatore per contatore acqua fredda 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato • Adattatore per contatore di calore 110 mm – G 3/4″ in ottone resistente alla dezincificazione, idoneo anche per funzionamento prolungato
• Filtro a maglia fine nella mandata primaria
• Regolazione a punto fisso con campo di impostazione 20 °C – 50 °C, composta da valvola di zona, termostato con sensore a contatto, termostato di sicurezza e pompa di circolazione
• Regolatore di pressione differenziale con valvola di regolazione integrata, valvola di intercettazione e valvola di zona nel circuito secondario
• Ricircolo sanitario
• Uscita aggiuntiva per radiatori
• Valvola di zona TS-E con attuatore termoelettrico
• Peso a vuoto del modulo: 21,5 kg
• Attacchi: FM 3/4″ a tenuta piana
• Pressione nominale: 10 bar
• Temperatura max. di mandata: 70 °C
• Pressione minima di flusso rete acqua fredda: 2,8 bar
• Portata ACS: 18 l/min
• Pompa di circolazione per riscaldamento ambiente: Wilo Para RS 15/6 (SCU) o equivalente
• Pompa di ricircolo ACS: Wilo Star-Z NOVA o equivalente
Accessori / componenti:
• Mantello largo: 1 4021 87
• Cassetta da incasso larga: 1 4021 97
• Sportello e cornice larghi: 1 4021 99
| Codice | note | uv |
| 1402184 |
|
|
| 1402180 |
|
|
| 1402185 |
|
|
| 1402181 |
|
|
